核心原则（所有双作用夹爪通用，安川机器人无特殊气动差异）✅ 必须采用【排气节流】！（行业标准，运行平稳、自带背压，不会抖动、冲料）❌ 禁止进气节流，低速容易爬行、惯性冲击无法抑制。气路标准布局：气源→三联件→两位五通电磁阀→单向节流阀（安装在气缸侧）→气动夹爪气缸
一、先看懂硬件结构
平行气爪两侧各 1 个单向节流阀：
夹紧侧节流阀 → 控制【夹爪闭合（夹紧）速度】
松开侧节流阀 → 控制【夹爪打开（松开）速度】
节流阀调节规则（SMC / 亚德客通用）
顺时针拧紧：节流口变小 → 排气变慢 → 气缸动作变慢
逆时针松开：节流口变大 → 排气变快 → 气缸动作加快
⚠️ 不要完全拧死！完全关闭会造成气缸憋压、密封长期受损。

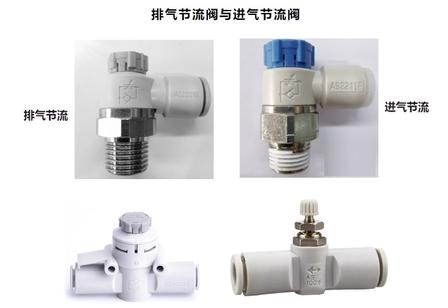

单向节流阀实物区分
二、标准化调节步骤（安川现场调试流程）
【安全前置】
机器人切换示教模式，降低机器人运行速度；
确认抓取区域无人员、障碍物；
通气，气源压力预先调到 0.4～0.5MPa；薄壁易碎工件下调至 0.3MPa。
步骤 1：节流阀初始位置
两个节流阀全部顺时针拧到底（全关），随后逆时针回转 2 圈，作为初始开度。
步骤 2：单独调节【夹紧速度】
示教器手动触发电磁阀，执行夹爪夹紧；
观察现象：
撞击噪音大、工件容易被撞飞 → 顺时针微调（每次 1/4 圈），降低速度
动作过于迟缓、抓取节拍不足 → 逆时针微调，提高速度
目标状态：爪头平稳贴合工件，无明显冲击异响。
步骤 3：单独调节【松开速度】
手动触发夹爪松开；
同理微调另一侧节流阀；
重点：放料工位松爪不能过快，防止工件弹跳移位。
步骤 4：带工件完整循环验证
机器人单步运行抓取程序，模拟真实工况连续测试：
抓取稳定、无冲击、不打滑；
磁性感应开关能够稳定触发，不会因为冲击导致信号丢失。
步骤 5：锁紧防松
节流阀带有锁紧螺母，调节完成后锁紧螺母，防止机器人长期振动导致参数漂移。
三、重要区分：压力 VS 速度（高频误区）
调压阀（三联件）：控制夹紧力压力越大，夹持力越大；薄壁工件降低压力，防止压伤产品。
单向节流阀：控制开合速度只改变快慢，不改变最大夹紧力！
❌误区：想慢一点就降低气源压力 → 夹紧力下降，容易抓掉工件。✅正确：压力保证足够夹持力，依靠节流阀调速。
四、结合安川机器人程序的配套调试建议
不要单纯依靠延长程序延时来缓冲；优先机械节流调速；
程序中依旧保留磁性开关信号
WAIT DI等待到位信号；如果工件特别轻薄，节流调到最低速度仍有冲击：① 降低气源压力；② 爪头增加聚氨酯缓冲垫片；
若夹爪自带内置气缓冲：先粗调节流阀，再微调气缸本体缓冲螺丝。
五、常见故障判断
夹爪动作抖动、一顿一顿→ 大概率装成进气节流；立刻改成排气节流安装方式。
一侧速度可调，另一侧完全无调速效果→ 节流阀装反！单向阀气流方向颠倒，失去调速功能。
越跑越慢，一段时间后动作卡顿→ 压缩空气含水、杂质，节流阀阀芯脏堵；检查气源过滤器。
调节节流阀，速度几乎没有变化→ 节流阀距离气缸太远！节流阀尽量靠近夹爪本体（机器人末端），缩短气管。
