安川全系（GP/MH/MP/HS/SP 铸造系列）高温核心痛点：伺服电机内置温度传感器触发A.520 电机过热报警，重载焊接、压铸、热锻工位密闭隔热服极易积热；散热结构分被动自然通风、主动强制风冷、分段镂空隔热、复合水冷四大方案，按环境温度、热源、负载匹配。

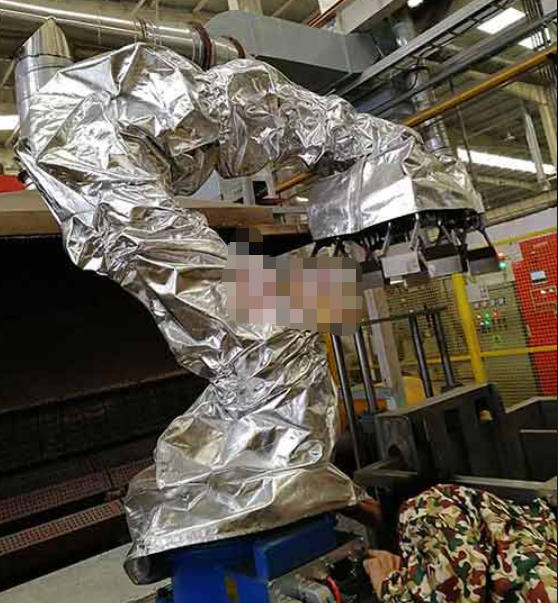

安川焊接高温防护服铝箔款
重载高温机器人防护套
一、先划分 4 档高温工况（决定散热等级）
1. 轻度高温（环境 40~80℃，无焊渣 / 熔融飞溅，仅热辐射）
场景：烘箱上下料、热成型、夏季密闭车间、喷涂烘干线负载：间歇作业、负载率≤60%，无持续热源发热风险：仅环境烘烤，电机自然散热轻微受限
2. 中度高温（80~200℃，点焊 / 小件弧焊、冲压热料搬运）
场景：汽车点焊、小件弧焊、铝件热冲压热源：少量焊渣、持续红外热辐射，无大面积熔液负载：12h 连续生产，负载率 60%~80%
3. 重度高温（200~380℃，厚板弧焊、激光切割、热锻转运）
场景：厚板焊接、激光切割、锻件抓取、中频热处理炉口热源：高频焊渣飞溅、强热辐射，瞬时局部 500℃+负载：24h 满负载，持续大电流发热，极易 A.520 报警
4. 超高温熔融工况（瞬时 500~1000℃，压铸 / 浇铸 / 清砂）
场景：铝合金压铸取件、重力浇铸、高温钢铸件清理（安川 HS 铸造机型）热源：铝水 / 铁水溅射、高强度红外热辐射，外部热量持续灌入防护服内部
二、4 类主流散热结构原理、适配工况、优缺点
方案 1：被动对流散热（自然通风结构，轻度高温标配）
结构设计要点
背部电机对位可拆卸高温过滤通风窗精准对准 J1/J2 大臂伺服散热筋区域，双层结构：外层阻燃铝箔防护盖 + 中层耐高温金属滤网 + 内层玻纤防尘棉；日常可掀开盖板对流散热，焊接工位闭合防焊渣。
关节风琴褶皱导流缝隙1/2/3 轴、4/5/6 轴风琴褶皱预留微小导流缝，上下空气形成对流，避免热量在臂筒堆积；底座 J1 旋转环弹性束口预留换气间隙，防止热气流倒灌。
管线过孔泄压通风口焊枪线缆、本体电缆开孔处不做全密封，预留微量泄压风道，排出内部热空气。
适用工况
烘箱、热成型、间歇喷涂、环境≤80℃无飞溅工位；适配 GP8、MH12、MPX 喷涂系列轻载机型。
优势 & 短板
优势：无气源成本、结构简单、拆装维护方便、造价低
短板：24h 满负载 / 环境＞100℃时散热不足，会出现温升缓慢爬升，重载易过热报警
方案 2：外置强制风冷散热（行业主流，中重度高温首选）
标准风道结构（安川机器人专用风冷布局）
双进风快插接口在大臂侧面上下布置 2 组耐高温 PU 快插接头（耐 250℃），一路低温干燥压缩空气进风，一路热风泄压排出；进气对准上臂、腕部两处伺服电机核心发热区，形成内部循环风道。
内部导风隔层（关键设计）防护服双层结构：外层铝箔隔热阻燃布，内层独立导风夹层，冷空气沿电机外壳表面流通，直接带走伺服热量，不与外部高温热气混合。
分段导流风琴每段臂筒独立风道，J4-J6 腕部增加分流小管，解决 6 轴小电机散热死角。
泄压排气窗腕部末端、底座各设高温排气滤窗，热风持续排出，避免内部憋压积热。
气源要求（避免二次升温）
压缩空气必须配套冷冻干燥机 + 精密过滤器，进气温度控制≤30℃，压力 0.3~0.4MPa；禁止未干燥热空气直吹，水汽会腐蚀电机编码器线缆。
适用工况
点焊、弧焊、激光切割、热锻；GP50、MH50II、SP100 焊接机型，24h 连续满负载。
优势 & 短板
优势：降温幅度可达 20~30℃，彻底规避 A.520 过热，适配绝大多数焊接高温工位
短板：需配套气源，增加车间管路成本；金属粉尘工况滤网需每日吹扫维护
方案 3：分段镂空隔热散热（重载铸造 / 压铸专用，超高温复合结构）
核心结构设计（安川 HS 铸造系列标配散热）
电机散热区局部镂空大臂伺服散热筋对应位置不全覆盖隔热面料，只做一圈阻燃挡热圈，电机原生散热片直接与车间冷空气接触，最大程度保留原厂散热能力；其余臂筒、腕部完整铝箔高硅氧隔热层防熔液溅射。
独立分区隔热1 轴底座、2/3 大臂、4/5/6 腕部分三段独立隔热罩，每段单独通风泄压，阻断外部高温向内传导。
底部冷风循环仓底座加装环形风冷仓，冷空气从底部向上贯通整机风道，隔绝压铸炉口上升热气流。
适用工况
铝合金压铸、热锻、高温铸件转运、环境长期＞180℃；安川 HS220、GP400 重载铸造机型。
优势 & 短板
优势：散热效率最高，大幅降低风冷气量需求，隔热 + 原生散热双保障，极端高温稳定运行
短板：定制工艺复杂、造价偏高；镂空区域无防护，严禁大量焊渣直接冲刷镂空位
方案 4：内置水冷夹层散热（极限超高温、无洁净气源场景）
结构设计
防护服夹层内嵌耐高温氟塑料细水管，循环工业冷却水，包裹电机发热段；外层加厚高硅氧铝箔隔热层，隔绝外部 1000℃瞬时高温。
适用工况
浇铸、钢水清理、无干燥压缩空气的老旧车间；极少常规产线使用。
短板：管路复杂、存在漏水短路风险，维护成本高，仅极端工况选用。
三、散热结构分工况选型对照表（直接匹配安川机型）
表格
| 高温工况 | 推荐散热结构 | 配套面料 | 适配安川主流机型 |
|---|---|---|---|
| 40~80℃烘箱 / 喷涂，间歇作业 | 被动对流通风窗款 | 单层硅涂玻纤 | MPX3500、GP8、MH12 |
| 80~200℃点焊 / 小件弧焊，12h 连续 | 单侧简易强制风冷 | 双层硅玻纤隔热布 | MH50II、GP25、SP100 |
| 200~380℃厚板焊 / 激光切割，24h 满负载 | 双侧双循环强制风冷 | 铝箔芳纶复合布 | GP50、GP180、SP110H |
| 压铸 / 热锻瞬时＞500℃熔融飞溅 | 分段镂空 + 底部环形风冷 | 高硅氧多层铝箔布 | HS220、GP400 重载铸造系列 |
| 无干燥气源、1000℃浇铸清砂 | 夹层水冷散热结构 | 加厚高硅氧隔热布 | 定制重载铸造机器人 |
四、安川机器人散热结构定制硬性关键要求（防 A.520 报警必看）
1. 风道定位精准性
通风窗、风冷进气口必须严格对准伺服电机本体，不能只开在臂筒空白处；安川 GP/MH 系列上臂电机集中在 J2 臂中段，腕部电机集中 J4 壳体，定制图纸需标注电机坐标。
2. 关节风琴散热补强
所有伸缩褶皱必须采用双层阻燃风琴 + 导流间隙，不能密封死；高温下面料热胀收缩，无导流缝会完全堵死散热通道，运行 1~2 小时快速升温报警。
3. 密封与散热平衡
焊接 / 粉尘工况：通风窗配可闭合耐高温挡布，焊接时关闭防焊渣，待机 / 空载打开对流散热；
压铸熔融工况：镂空散热区加装可拆卸金属挡渣网，阻挡铝液飞溅烫伤电机；
禁止全封闭无任何通风一体式隔热服，安川伺服持续损耗发热，密闭环境温升速率是开放环境 3 倍。
4. 辅料耐高温匹配
风冷接头、通风滤网、拉链、魔术贴全部耐温≥250℃；普通塑料接头高温软化堵塞风道，直接失效。
5. 控制柜同步散热配套
安川 YRC1000/YRC2000 控制柜环境＞40℃时：
加装控制柜隔热空调罩，进风口配耐高温初效滤网；
铸造工位单独配工业冷风机对控制柜散热，防止驱动器 A.7A 散热片过热报警。
五、选型要点
轻载不要盲目上全风冷：间歇烘箱工况只用被动通风窗即可，节省气源成本；满负载焊接直接上双侧循环风冷，不要用简易单路风冷。
镂空散热款不能用于纯激光切割工位：激光火花会击穿镂空区域电机外壳，激光工位必须完整覆盖 + 双风冷。
风冷进气严禁普通车间热风：未干燥高温空气吹入，会让防护服内部湿度升高，腐蚀编码器线缆，出现随机原点丢失故障。
面料隔热与散热结构配套：铝箔反射面料搭配风冷效果最佳，纯玻纤无铝箔隔热面料，仅靠风冷降温有限。
定期维护风道：风冷滤网、通风窗滤棉每日吹扫，每周拆开防护服清理内部积焊渣，堵塞风道会瞬间触发 A.520 过热。
六、维护延长散热寿命
被动通风款：每日打开通风盖板吹扫滤棉，每月清理臂筒内部积灰；
强制风冷款：每周检查气管接头有无高温老化开裂，干燥机每日排水；
镂空铸造款：每日清理镂空挡渣网焊渣，防止堆积遮挡电机散热筋。
